Наши технологии

info@oktant-nn.ru

Гибридно-интегральная технология с применением поликоровых подложек по тонкопленочной технологии

Микросварка золотой проволокой и фольгой
Разварка проволочных микровыводов (англ. wire bonding)
Монтаж кристаллов и бескорпусных СВЧ компонентов
Монтаж печатных плат и корпусов
Установка компонентов и подложек с применением паяльной пасты
Эвтектическая пайка
Подложки: молибден, молибден-медь, алюминиевые сплавы
Ультразвуковая отмывка ГИС
Вакуумирование и закачка защитного газа
Окраска и лазерная маркировка

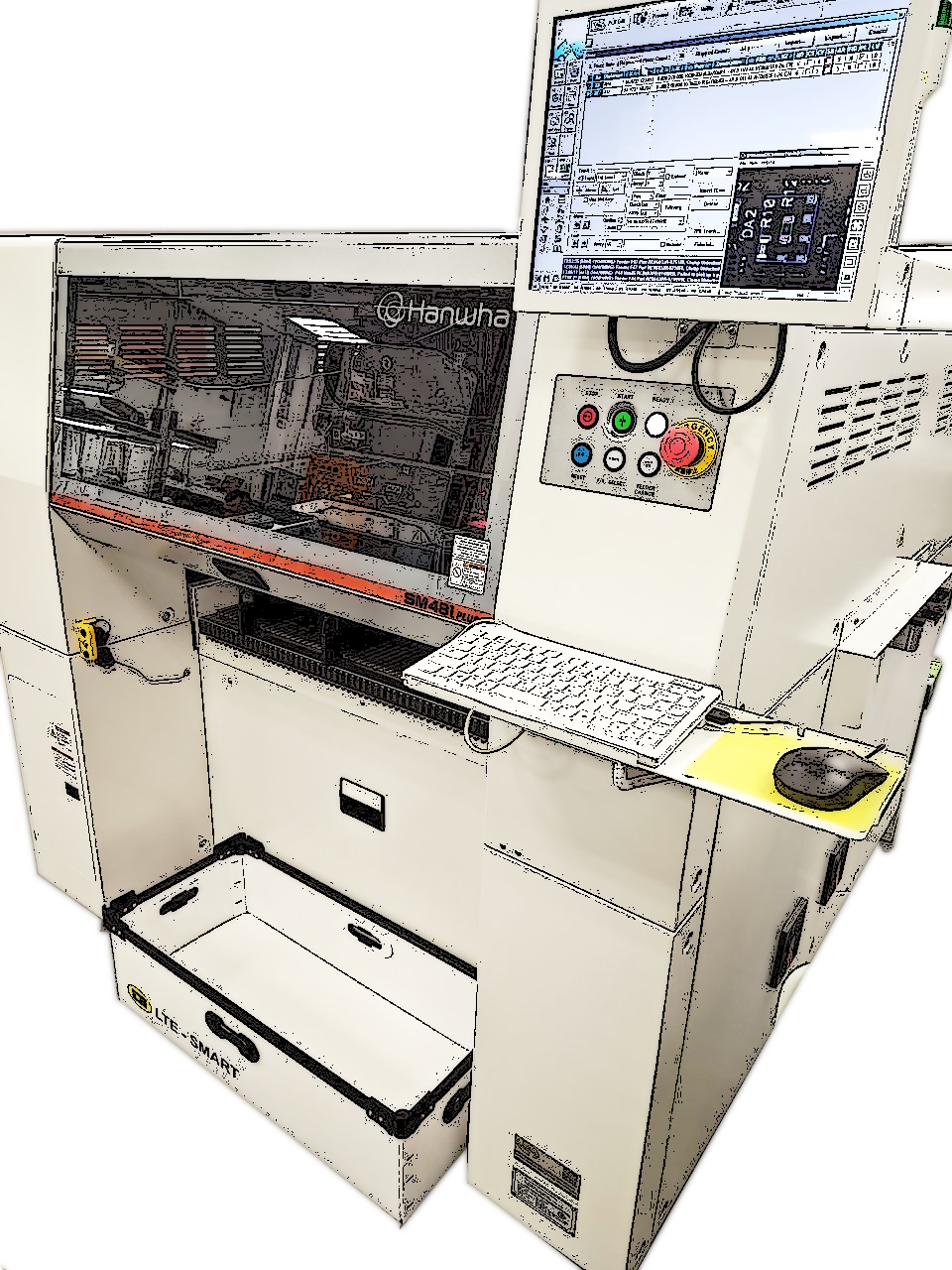

SMD монтаж

Гибридно-интегральная (на поликоре)

Поверхностный, объёмный и штыревой монтаж, в том числе BGA, PGA, LGA.
Пайка методом оплавления в конвекционной печи, ручная пайка.
Малые и крупные серии, опытные образцы, СВЧ электронные блоки.
Визуальный контроль, Автоматический оптический контроль, Рентген-контроль, Периферийное сканирование
Система струйной отмывки печатных плат (+ деионизатор)
Установка разъёмов типа мезонин
Лазерная маркировка печатных плат, электронных блоков и корпусных изделий
Подготовка радиочастотных кабелей
Работа на давальческом или закупаемом сырье
Корпусирование ПП, вертикальный термостол, прецизионный пресс

Разработка СВЧ устройств

Многоканальные приемные модули,
Умножительные модули,
Выходные модули с преобразованием и усилением СВЧ сигнала,
Малошумящие широкополосные (узкополосные) усилители, малошумящие усилители с устройствами защиты,
Гетеродины, смесители, делители мощности, фильтры, направленные ответвители, синтезаторы частот, многоканальные переключатели для различных систем СВЧ диапазона до 50 ГГц,
Твердотельные комплексированные изделия в гибридно-интегральном исполнении с выходной мощностью до 10 Вт.

Специальные тестовые СВЧ тракты

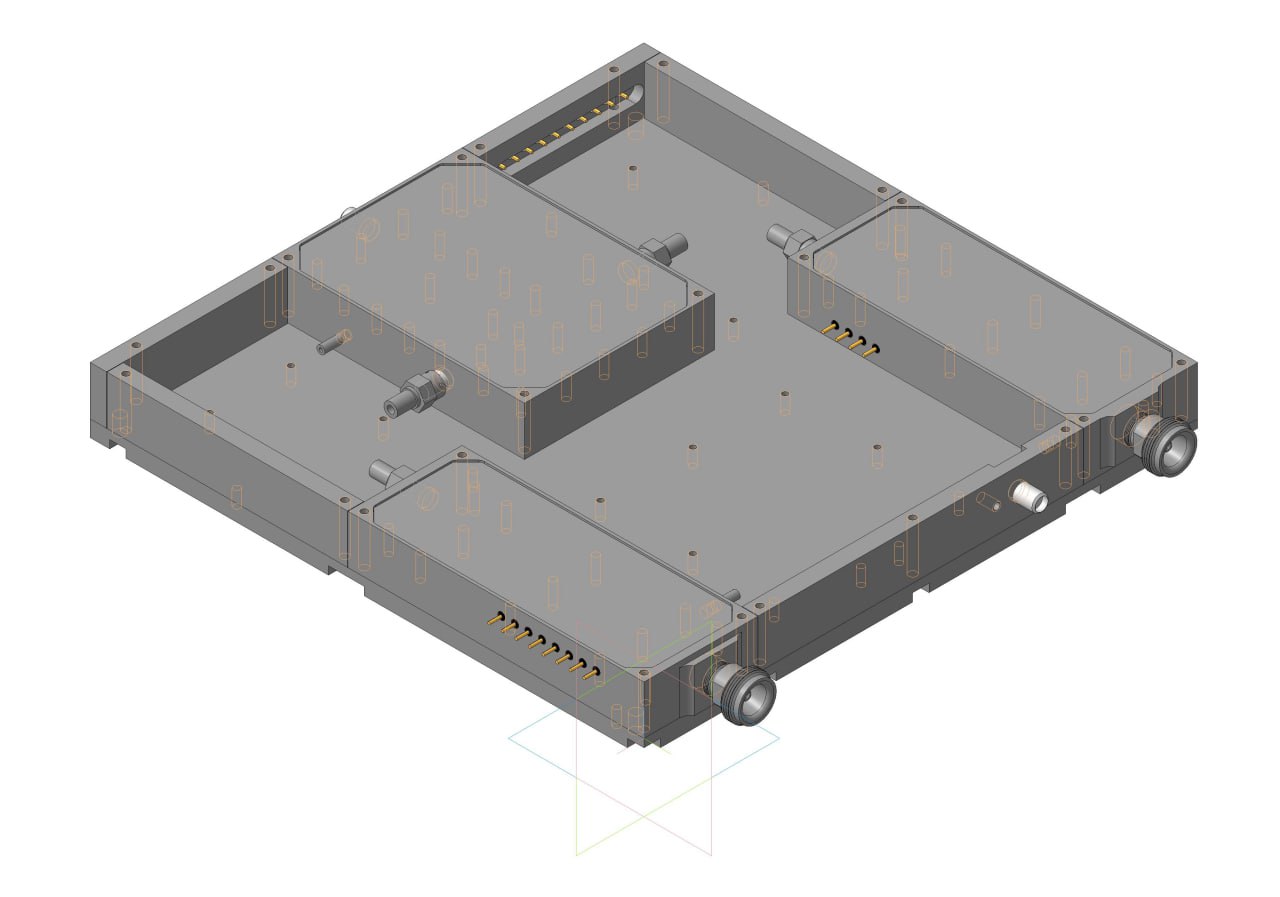

Широкий спектр СВЧ модулей

в составе :

Коммутаторы
СВЧ приемники прямого усиления
Делители/сумматоры СВЧ мощности
СВЧ переключатели
Широкополосные СВЧ усилители с ППФ и модуляторами на входе
Широкополосные СВЧ усилители с частотно-разделительным устройством на входе

Тестирование СВЧ устройств

При разработке и производстве СВЧ модулей используем лучшую отечественную и зарубежную контрольно-измерительную аппаратуру СВЧ и тестовое оборудование
Разрабатываем и применяем оснастку для ускорения измерений и повторяемости результатов

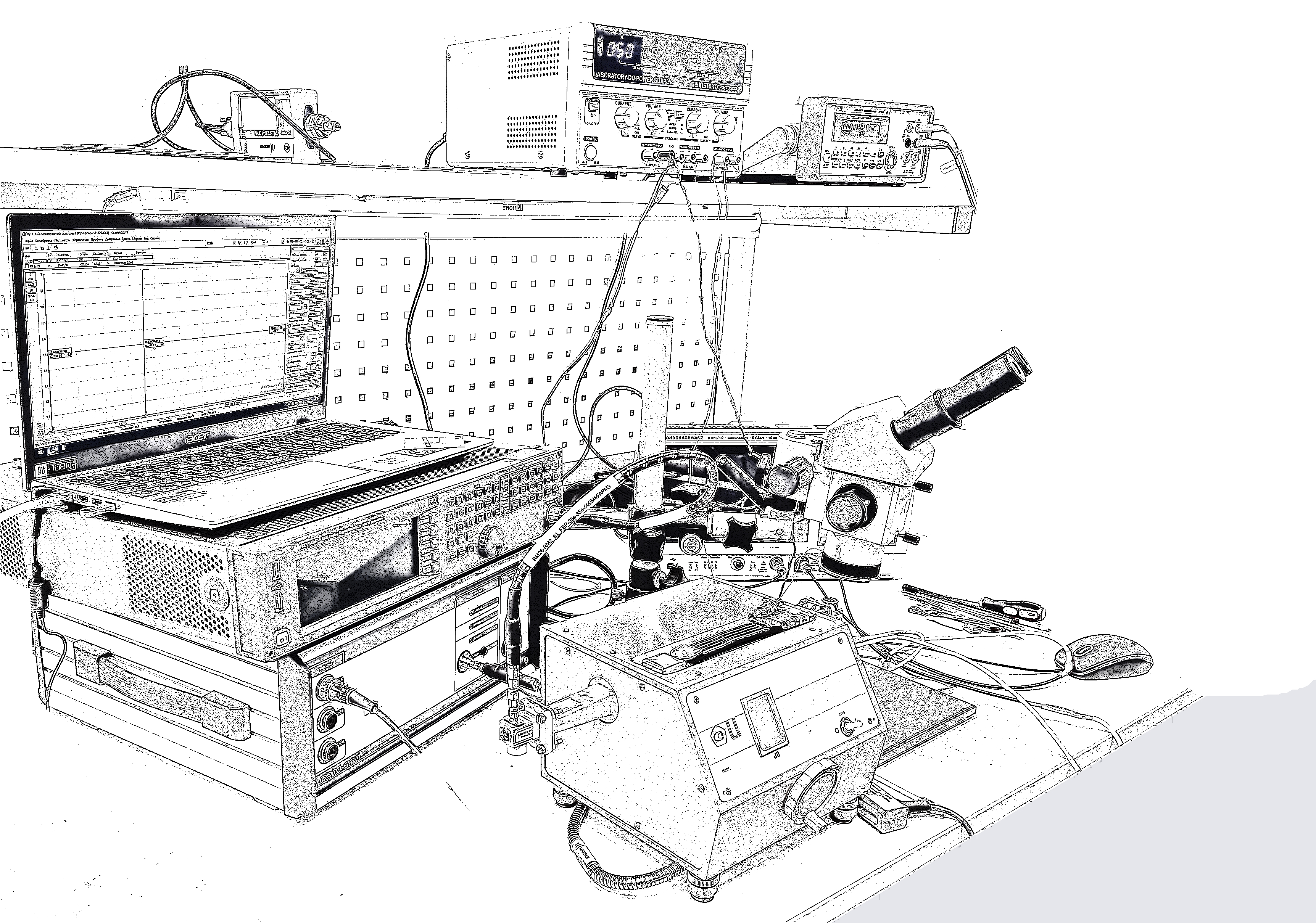

Используем стенды для настройки на основе современных измерительных приборов

Измерения и тестирование

Примеры СВЧ устройств

МШУ 2-18 ГГц
100% отечественная элементная база
Ку ≥25 дБ (и вариант с ≥40 дБ)
Кш ≤5 дБ (тип.: 2.5 дБ на 4ГГц, 4 дБ на 18ГГц )
Напряжение питания +12В

СВЧ приемники

Усилители

СВЧ приемник

с фазовым подавлением зеркального канала 2 канала,
ПЧ в районе нескольких сотен МГц
Выбор положения зеркального канала (выше/ниже гетеродина)

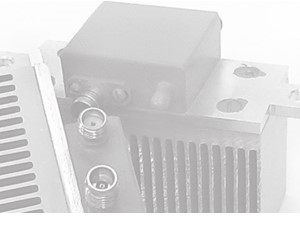

Усилитель средней мощности
Диапазон частот 2…45 (50) ГГц
Ку ≥30дБ (2-40ГГц), ≥20дБ (40-48ГГц)
КСВН входа ≤2 (2-40ГГц), ≤3 (40-50ГГц)
Вых. мощ. в реж. насыщ. ≥20дБм (2-40ГГц)
Напряжение питания +9В
Потребляемый ток 460 мА
Аналог Agilent/Keysight 83050A Microwave System Amplifier

Конвертеры (LNB)

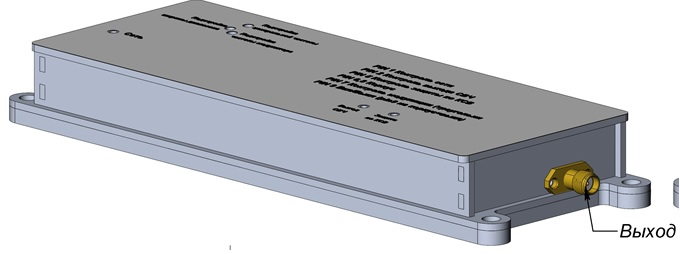

Усилители до 2,8 ГГц

Разработана серия усилителей мощности диапазона 300-2510 МГц (с разбивкой по поддиапазонам).

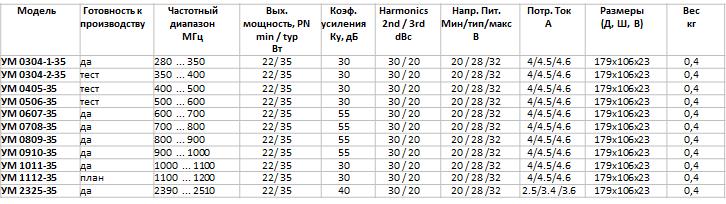

Малыми партиями выпускаются следующие усилители:

700-800 МГц, 20 Вт и 40 Вт, неравномерность АЧХ 1-1.2 дБ (усилитель связи)
280-350 МГц, 40 Вт, неравномерность АЧХ 1-1.2 дБ (усилитель связи)
430-530 МГц, 40 Вт, неравномерность АЧХ 1-1.2 дБ (усилитель связи)
800-1000 МГц, 40 Вт, неравномерность АЧХ 1-1.2 дБ (усилитель связи)
2350-2550 МГц, 20 Вт и 30 Вт, неравномерность АЧХ 1-1.2 дБ (усилитель связи)
1100-1700 МГц, 1 Вт, неравномерность АЧХ 1-1.2 дБ (усилитель сигналов ГНСС)

Преимущества усилителей

Усилители

Схемотехника модулей полностью разработана инженерами компании АО «Октант» (Нижний Новгород), конструкторская документация принадлежит компании,

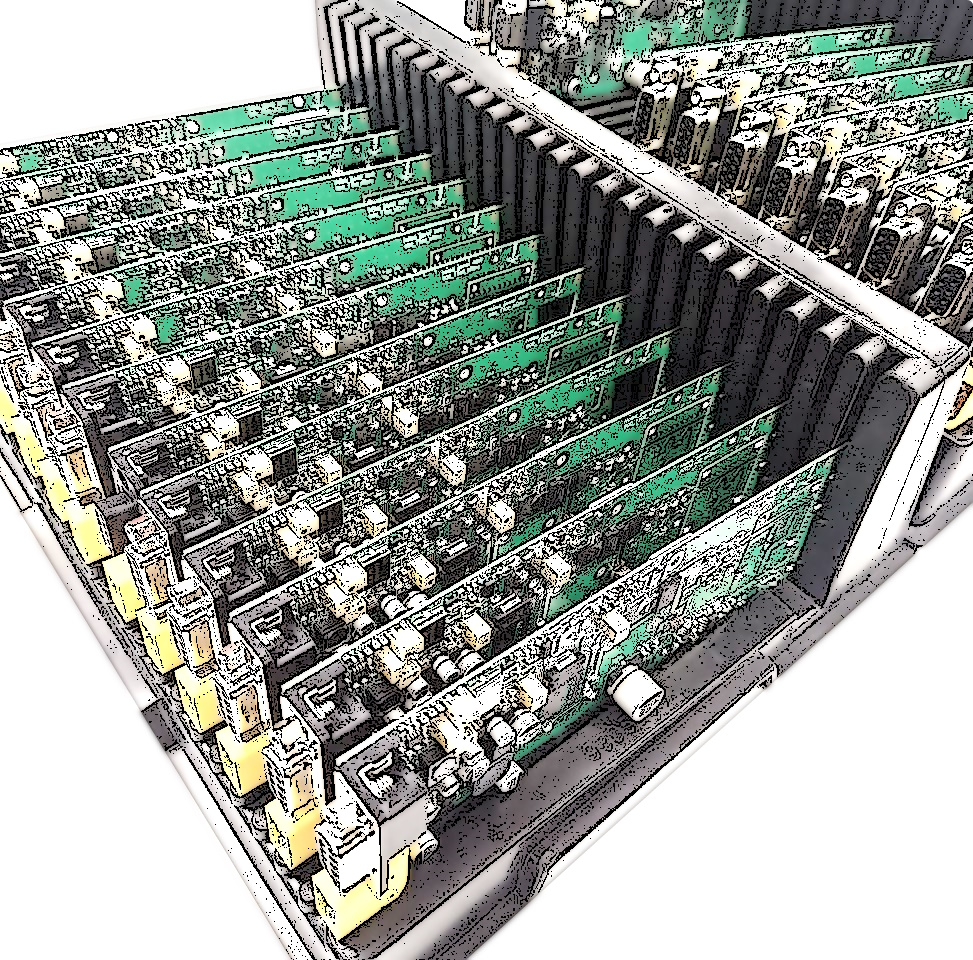

Изделия производятся на собственной линейке оборудования SMD монтажа, проходят выходной контроль и тестирование на измерительных стендах

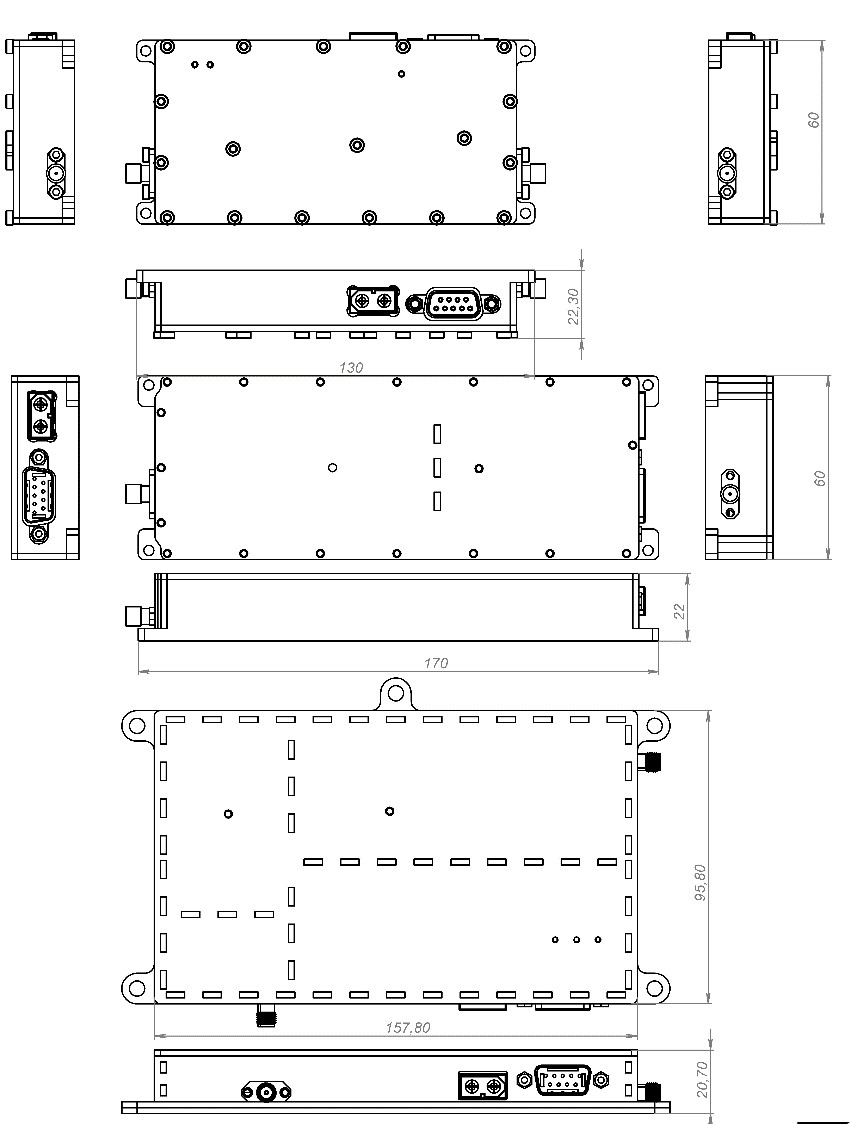

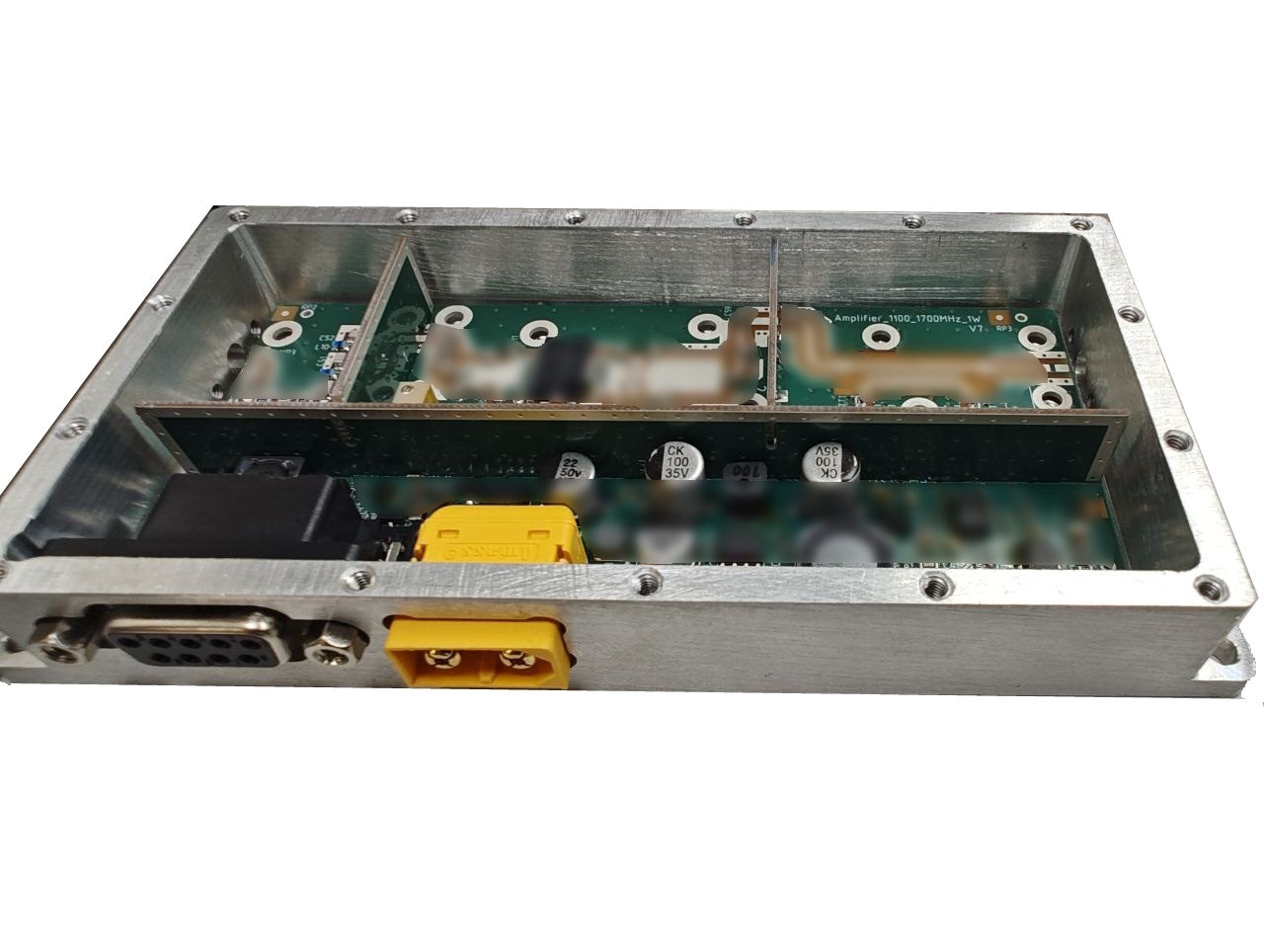

В зависимости от требований заказчика можно менять габариты, компоновку и характеристики усилителей. Как пример –один из наших усилителей на частоты 1100-1700 МГц, мощностью 1 Вт, сделанный по запросу заказчика как усилитель сигналов ГНСС для создания помеховой обстановки в БЭК (безэховой экранированной камере)
Большое внимание уделено аспектам ЭМС совместимости, эффективному отводу тепла от нагруженных элементов схемы

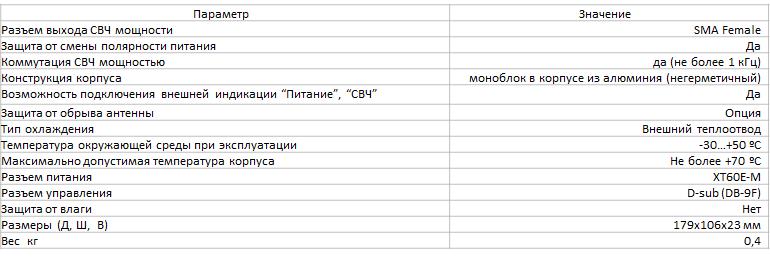

Усилители обладают рядом функциональных возможностей, не встречающихся в аналогичных изделиях подобного класса:
Контроль управления (с индикацией) СВЧ сигналом отдельным внешним сигналом, позволяет интегрировать модуль с системами обнаружения, быстро выключать СВЧ (питание при этом не снимается)
Индикация питания непосредственно на модуле + вывод индикации на разъем
Контроль наличия выходного СВЧ сигнала на выходе перед антенной, индикация на модуле + вывод на разъем
Защита выхода оконечного каскада (за исключением некоторых частотных диапазонов)
Защита от переполюсовки
